मानके आणि अनुपालन: API 6D आणि ISO 14313 वैशिष्ट्यांनुसार उत्पादित, पाइपलाइन व्हॉल्व्ह सिस्टममध्ये जागतिक विश्वासार्हता सुनिश्चित करते. वाल्वचे प्रकार: बॉल वाल्व्ह, गेट वाल्व्ह, चेक वाल्व आणि तेल, वायू, पाणी आणि रासायनिक पाइपलाइनसाठी प्लग वाल्व्हसह संपूर्ण श्रेणी. आकार आणि दाब श्रेणी: किनार्यावरील आणि ऑफशोअर प्रकल्पांसाठी सानुकूलित पर्यायांसह, एकाधिक आकार आणि दाब वर्गांमध्ये (150-2500#) उपलब्ध. साहित्य: उच्च कार्यक्षमतेसाठी प्रगत सीलिंग तंत्रज्ञानासह कार्बन स्टील, स्टेनलेस स्टील आणि अलॉय स्टील बॉडी. सानुकूलन: पर्यायी कोटिंग्ज, विस्तारित स्टेम डिझाईन्स आणि प्रोजेक्ट-विशिष्ट गरजांसाठी ॲक्ट्युएटर सुसंगतता.
चौकशी पाठवा
उत्पादन परिचय
उत्पादन विहंगावलोकन

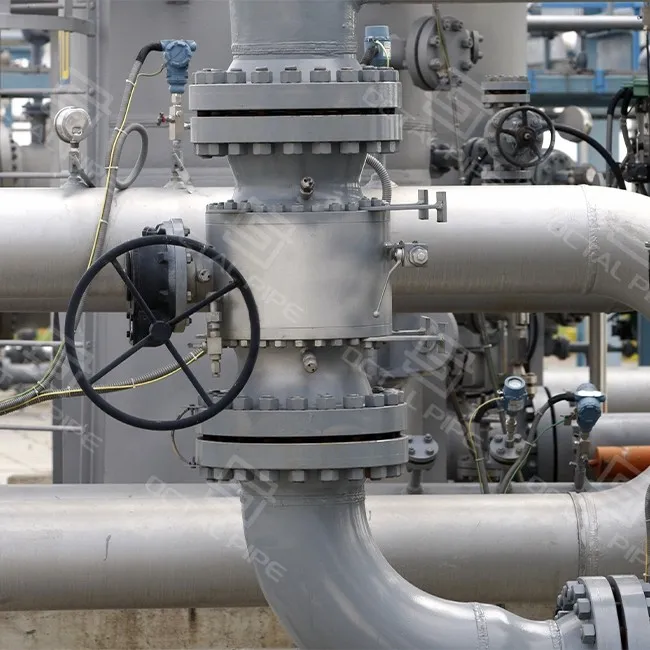

API-6D वाल्व्हउच्च-अखंडत्व वाल्व्ह प्रवाह नियंत्रित करण्यासाठी वापरले जातात (प्रारंभ करणे, थांबवणे, थ्रोटल करणे), पाइपलाइन विभाग वेगळे करा, बॅकफ्लो रोखणे आणि पाइपलाइन ऑपरेशन्सची सुरक्षितता राखणे, तेल, वायू आणि पाइपलाइन सिस्टमसाठी डिझाइन केलेलेAPI Spec 6D("पाइपलाइन वाल्व्हसाठी तपशील"), आणि एकत्रित रेषांपासून ट्रांसमिशन पाइपलाइनपर्यंत लागू केले. ते सामान्यतः ब्लॉक वाल्व स्थाने, स्टेशन्स, मीटरिंग स्किड्स आणि पिगिंग सुविधांवर स्थापित केले जातात जेथेविश्वसनीय अलगावआणि अंदाज करण्यायोग्य ऑपरेशन आवश्यक आहे.
API-6D वाल्व्ह हे उच्च-अखंडत्वाचे पाइपलाइन वाल्व्ह आहेतAPI Spec 6D(पाइपलाइन वाल्व्हसाठी तपशील). सामान्य प्रकारांचा समावेश होतोगेट वाल्व्ह, बॉल वाल्व्ह, वाल्व तपासा, प्लग व्हॉल्व्ह आणि एअर रिलीज / एअर-व्हॅक्यूम व्हॉल्व्ह.ऑक्टल पाईपयासाठी तयार केलेली सामग्री आणि कॉन्फिगरेशनमध्ये पूर्ण-स्पेसिफिकेशन API-6D वाल्व्ह पुरवतोदबाव वर्ग, आकार श्रेणी, समाप्ती कनेक्शन आणि सेवा परिस्थिती.
ठराविक अनुप्रयोग
API 6D पाइपलाइन वाल्व्ह सामान्यत: जेथे ऑपरेटरला आवश्यक आहे तेथे स्थापित केले जातातप्रवाह मार्ग वेगळे करा, स्विच करा किंवा संरक्षित करावास्तविक ऑपरेटिंग परिस्थितीत-लांब रेषा, घट्ट स्टेशन लेआउट, वारंवार सायकलिंग, आणि वेळ-संवेदनशील शटडाउन विंडो.
ट्रान्समिशन आणि गॅदरिंग पाइपलाइन (ब्लॉक व्हॉल्व्ह / विभागीय बिंदू):लांब-अंतराच्या रेषांवर, ब्लॉक वाल्व्ह वापरले जातातपाइपलाइन विभागात बंद करात्यामुळे क्रू डाउनस्ट्रीम स्पूलची दुरुस्ती करू शकतात, स्टेशन टाय-मध्ये फिल्टर घटक बदलू शकतात किंवा संपूर्ण लाईन न थांबवता गळती वेगळे करू शकतात. हे व्हॉल्व्ह वर्षानुवर्षे घराबाहेर बसू शकतात आणि नंतर लहान शटडाउन विंडो दरम्यान विश्वसनीयपणे कार्य करणे आवश्यक आहे. म्हणूनच खरेदीदार काळजी घेतातप्रेडिक्टेबल ऑपरेशन, योग्य प्रेशर क्लास/एंड्स आणि स्पष्ट स्वीकृती पुरावा. ऑक्टल पाइप स्पेसिफिकेशन लवकर लॉक ठेवते (प्रकार/वर्ग/कनेक्शन/साहित्य) आणि ITP-संरेखित चाचणी रेकॉर्ड (शेल/सीट चाचण्या, गळती तपासण्या, शोधण्यायोग्यता) प्रदान करते जेणेकरून व्हॉल्व्ह साइटवर आल्यावर प्राप्त करणारी टीम त्वरित तपासणी साफ करू शकेल.
कंप्रेसर स्टेशन्स आणि मीटरिंग स्किड्स:कंप्रेसर स्टेशन्समध्ये, वाल्व्ह वापरले जातातउपकरणे गाड्या अलग करादेखभालीसाठी-अपस्ट्रीम/डाउनस्ट्रीम अलगाव बंद करणे, बॅकफ्लो रोखणे आणि काम सुरू होण्यापूर्वी सुरक्षित उदासीनता सक्षम करणे. मीटरिंग स्किड्सवर, वाल्व्ह सपोर्ट करतातलाइन स्विचिंग आणि देखभाल अलगावजेथे लहान स्थापना त्रुटींमुळे विलंब होऊ शकतो. गेट व्हॉल्व्ह सामान्यत: मुख्य धावांवर पूर्ण-ओपन/फुल-क्लोज आयसोलेशनसाठी वापरले जातात, तर चेक व्हॉल्व्ह वेगवेगळ्या प्रेशर झोनमधील रिव्हर्स फ्लोपासून संरक्षण करतात. या वातावरणात, प्रकल्पांमध्ये अनेकदा एका पॅकेजमध्ये अनेक व्हॉल्व्ह मॉडेल्स समाविष्ट असतात, त्यामुळे सातत्यपूर्ण टॅगिंग, पॅकिंग-सूची जुळणे आणि पूर्ण चाचणी दस्तऐवज कमिशनिंग होल्ड-अप आणि "चुकीचे आयटम" विवाद कमी करतात.
पिग लाँचर/रिसीव्हर स्टेशन:पिगिंग ऑपरेशन्स व्हॉल्व्हवर अवलंबून असतातलाँचर/रिसीव्हर बॅरल अलग करा, दबाव समीकरण व्यवस्थापित करा आणि डुक्कर लाँच आणि पुनर्प्राप्ती दरम्यान विभाग त्वरीत उघडा/बंद करा. बॉल व्हॉल्व्ह किंवा प्लग व्हॉल्व्ह बहुतेक वेळा द्रुत क्वार्टर-टर्न आयसोलेशनसाठी निवडले जातात जेथे पुनरावृत्ती सायकलिंग सामान्य ऑपरेशनचा भाग आहे. या सेटअपमध्ये, स्थिर बंद-बंद आणि विश्वसनीय ऑपरेशन महत्त्वाचे आहे कारण विलंब संपूर्ण पिगिंग शेड्यूलवर परिणाम करतो. ऑक्टल पाइप हे कॉन्फिगरेशन स्पष्टतेसह (प्रकार/वर्ग/अंत/साहित्य), रेकॉर्ड केलेले दाब/गळतीचे पुरावे आणि पॅकिंग सूचीशी संरेखित शिपमेंट दस्तऐवजांसह समर्थन करते{{5}जेणेकरून साइट टीम कागदोपत्री अंतरांवर वेळ न गमावता तपासणी प्राप्त करण्यापासून स्थापनेपर्यंत जाऊ शकते.
मानके आणि तांत्रिक तपशील
आयटम
तपशील
मानक
API Spec 6D आणि ISO 14313 (पाइपलाइन वाल्व्ह तपशील)
प्रेशर क्लासेस
API वर्ग 150, 300, 600, 900, 1500, 2500 (जेव्हा उपलब्ध असेल)
सॉफ्ट सीट्स (PTFE, PEEK), मेटल सीट्स, द्वि-मेटल ट्रिम्स, कडक ट्रिम्स
उत्पादन आणि डिझाइन तपशील
बॉडी कास्टिंग / फोर्जिंग (आकार आणि दाब वर्गाशी जुळलेले)
मोठ्या-बोर आणि उच्च-दाब वाल्वसाठी, बॉडी सामान्यतःबनावट; लहान आकारांसाठी,कास्ट बॉडीजसामान्यतः नियंत्रित गुणवत्ता आणि तपासणी व्याप्तीसह वापरले जातात. ऑक्टल पाईप रिलीज होण्यापूर्वी वाल्व टॅग / दस्तऐवजांवर बॉडी रूट तपशील सत्यापित करते.उदाहरण:क्लास 900 पॅकेजसाठी, खरेदीदार अनेकदा बनावट-बॉडी पुराव्याची विनंती करतातकारखानारेकॉर्ड सोडा.
अचूक मशीनिंग (सीलिंग पृष्ठभाग आणि स्थापना फिट)
सीट्स, पोर्ट आणि बोअर स्थिर सीलिंग आणि अंदाजे टॉर्कसाठी कडक सहनशीलतेसाठी मशीन केलेले आहेत. शिपमेंट करण्यापूर्वी, ऑक्टल पाईप मुख्य फिट तपासते-प्रोक्युरमेंट टीम ज्या वस्तूंची काळजी घेतात-समोरा-ते-चेहरा, फ्लँज फेस कंडिशन (किंवा BW एंड प्रीप), बोअर अलाइनमेंट आणि सीलिंग सरफेस फिनिश-म्हणून साइट इंस्टॉलेशनला पुन्हा काम करण्याची आवश्यकता नाही.
बॉल वाल्व्ह गोलाकार बॉल सीट्स वापरतात; गेट वाल्व्ह वेज/लवचिक वेज वापरतात; चेक वाल्व स्विंग किंवा ड्युअल प्लेट वापरतात; प्लग वाल्व टेपर्ड प्लग डिझाइन वापरतात. स्टेम पर्यायांमध्ये राईझिंग वि नॉन-राइजिंग स्टेम (गेट),ब्लोआउट-प्रूफ स्टेम, आणि मल्टी-रिंग पॅकिंग. कुठे निर्दिष्ट केले आहे,थेट-लोड केलेले पॅकिंगकिंवा कंदील-रिंग कॉन्फिगरेशन कठोर गळती नियंत्रणासाठी लागू केले जातात.उदाहरण:मीटरिंग स्किड्ससाठी, खरेदीदार सहसा मध्ये पॅकिंग कॉन्फिगरेशन नोट्स मागतातनिर्मातास्वीकृती सुलभ करण्यासाठी डेटाशीट.
मॉडेल आणि आकार / दाब तपशील
वाल्व प्रकार
आकार श्रेणी (NPS)
प्रेशर क्लासेस (API / ANSI)
कनेक्शन पर्याय समाप्त करा
ठराविक साहित्य
गेट वाल्व
2″ – 48″
150, 300, 600, 900, 1500
Flanged, BW, SW
कार्बन स्टील WCB/WCC, कमी तापमान स्टील्स
बॉल वाल्व
2″ – 24″
150, 300, 600
Flanged, BW, थ्रेडेड
स्टेनलेस स्टील, ट्रिमसह कार्बन स्टील
वाल्व तपासा
2″ – 36″
150, 300, 600
Flanged, BW
कार्बन स्टील, स्टेनलेस ट्रिम
प्लग वाल्व
2″ – 24″
150, 300
Flanged, BW, थ्रेडेड
मिश्र धातु स्टील्स, स्टेनलेस स्टील
हवा / व्हॅक्यूम वाल्व
1″ – 8″
150, 300
Flanged किंवा थ्रेडेड
कास्ट स्टील / स्टेनलेस
प्रकल्पाच्या गरजेनुसार विशेष मोठे आकार आणि वर्ग उपलब्ध आहेत; सानुकूल वैशिष्ट्यासाठी ऑक्टल पाईप अभियांत्रिकीशी संपर्क साधा.
ऑक्टल पाईप वाल्वचे प्रकार
बॉल वाल्व
बॉल व्हॉल्व्ह हे क्वार्टर-टर्न व्हॉल्व्ह आहेत ज्यासाठी मोठ्या प्रमाणावर वापरले जातेजलद बंद-बंद आणि अलगावतेल आणि वायू आणि पाइपलाइन प्रणालींमध्ये, विशेषत: स्थानके, ब्लॉक वाल्व पॉइंट्स आणि पिगिंग लाइन्सवर.
साहित्य:कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील
कनेक्शन समाप्त करा:flanged, बट वेल्ड, थ्रेडेड, सॉकेट वेल्ड
ऑपरेशन:मॅन्युअल, इलेक्ट्रिक, वायवीय, हायड्रॉलिक
क्रायोजेनिक वाल्व (कमी तापमान सेवा)
क्रायोजेनिक व्हॉल्व्ह कमी-तापमान मीडिया सेवेमध्ये विश्वसनीय बंद-बंद आणि अलग ठेवण्यासाठी डिझाइन केले आहेत, ज्यामध्ये कोल्ड-ड्यूटी पाइपलाइन आणि स्टेशन अनुप्रयोगांसाठी योग्य कॉन्फिगरेशन आहेत.
क्रायोजेनिक वाल्व श्रेणी
आकार श्रेणी:DN50–DN900 (NPS 2–NPS 36)
प्रेशर रेटिंग:PN10–PN100 (वर्ग 150–वर्ग 600)
तापमान श्रेणी:-196 अंश ते +100 अंश
मुख्य साहित्य:कमी-तापमान कार्बन स्टील, स्टेनलेस स्टील
शेवटचे कनेक्शन:बाहेरील कडा, बट वेल्ड
ऑपरेशन:मॅन्युअल, इलेक्ट्रिक, वायवीय, हायड्रॉलिक
गेट वाल्व
गेट वाल्व्ह मोठ्या प्रमाणावर वापरले जातातपूर्ण-खुले/पूर्ण-बंद अलगावतेल आणि वायू आणि पाइपलाइन प्रणालींमध्ये, सामान्यतः मेनलाइन ब्लॉक वाल्व स्थानांवर आणि स्टेशन पाइपिंगवर लागू केले जाते जेथे विश्वसनीय बंद-आवश्यक असते.
साहित्य:कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील
कनेक्शन समाप्त करा:flanged, बट वेल्ड; बनावट गेट वाल्व्हसाठी थ्रेडेड आणि सॉकेट वेल्ड उपलब्ध आहे
ऑपरेशन:मॅन्युअल, इलेक्ट्रिक, वायवीय, हायड्रॉलिक
ग्लोब वाल्व
ग्लोब वाल्व्ह सामान्यतः साठी वापरले जातातप्रवाह नियमन आणि थ्रॉटलिंगतेल आणि वायू आणि पाइपलाइन प्रणालींमध्ये, जेथे स्थिर नियंत्रण आणि पुनरावृत्ती करण्यायोग्य बंद{0}}कार्यप्रदर्शन आवश्यक आहे.
साहित्य:कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील
कनेक्शन समाप्त करा:flanged, बट वेल्ड
ऑपरेशन:मॅन्युअल, इलेक्ट्रिक, वायवीय, हायड्रॉलिक
वाल्व तपासा
तपासण्यासाठी वाल्व्ह वापरले जातातबॅकफ्लो प्रतिबंधतेल आणि वायू आणि पाइपलाइन प्रणालींमध्ये, उपकरणांचे संरक्षण करण्यात आणि मॅन्युअल ऑपरेशनशिवाय स्थिर प्रवाह दिशा राखण्यात मदत करते.
साहित्य:कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील
कनेक्शन समाप्त करा:flanged, बट वेल्ड; स्विंग चेक व्हॉल्व्हसाठी थ्रेडेड आणि सॉकेट वेल्ड उपलब्ध आहे; ड्युअल प्लेट चेक वाल्व्हसाठी वेफर पर्याय
ऑपरेशन:स्वयंचलित
बटरफ्लाय वाल्व
बटरफ्लाय व्हॉल्व्ह हे चतुर्थांश-टर्न व्हॉल्व्ह असतात जे यासाठी वापरले जातातअलगाव आणि प्रवाह नियंत्रणतेल आणि वायू, उपयुक्तता आणि पाइपलाइन प्रणालींमध्ये-विशेषत: जेथे कॉम्पॅक्ट संरचना आणि जलद ऑपरेशन आवश्यक आहे.
साहित्य:कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील
कनेक्शन समाप्त करा:flanged, बट वेल्ड, वेफर (प्रकारानुसार)
ऑपरेशन:वायवीय / इलेक्ट्रिक (अनुप्रयोगाद्वारे)
कामगिरी आणि ऑपरेशनल फायदे
घट्ट सीलिंग / कमी गळती:ऑक्टल पाईप पुरवठा करू शकतेमेटल-आसनकिंवाउच्च-कार्यक्षमता सॉफ्ट-आसनAPI 598 / API 6D सीट लीकेज आवश्यकता पूर्ण करण्यासाठी कॉन्फिगरेशन. आसन सामग्री आणि सीलिंग डिझाइन मीडिया, तापमान आणि बंद{3}}अपेक्षेवर आधारित निवडले जाते, ज्यामुळे स्टेशन्स आणि ब्लॉक व्हॉल्व्ह पॉइंट्सवर अनियोजित शटडाउन जोखीम कमी करण्यात मदत होते.
उच्च दाब आणि तापमान क्षमता:व्हॉल्व्ह प्रकार आणि कॉन्फिगरेशनवर अवलंबून, ऑक्टल पाईप प्रेशर क्लासेसला समर्थन देतेवर्ग 2500जेथे लागू आहे. सामग्री आणि आसन निवड हे कमी-तापमान अनुप्रयोग किंवा उच्च-तापमान गॅस सेवा यासारख्या सेवा परिस्थितींशी संरेखित केले जाऊ शकते, प्रकल्पाच्या व्याप्तीशी जुळणारे दस्तऐवजीकरण.
टिकाऊपणा आणि क्षरण प्रतिरोध:उच्च-वेग किंवा कण-संवेदनशील सेवेसाठी, जसे की पर्यायकडक ट्रिम्स, संरक्षणात्मक पृष्ठभाग उपचार आणि ऑप्टिमाइझ केलेले प्रवाह मार्ग परिधान मर्यादित करण्यात मदत करू शकतात. हे विशेषतः संबंधित आहेबॉल वाल्व्ह आणि प्लग वाल्व्हजेथे स्थानिक इरोशन कालांतराने सीलिंग कार्यक्षमतेवर परिणाम करू शकते.
कमी देखभाल:फील्ड सेवा व्यावहारिक डिझाइन निवडीद्वारे सरलीकृत केली जाते जसे कीबोल्ट केलेले शरीर, बदलण्यायोग्य जागा/ट्रिम, आणि पर्यायीथेट-लोड केलेले स्टेम पॅकिंग. ऑक्टल पाईप हे कॉन्फिगरेशन तपशील निवड नोट्समध्ये स्पष्ट ठेवते जेणेकरून खरेदीदार ऑर्डर करण्यापूर्वी देखभाल अपेक्षांची पुष्टी करू शकतील.
सुरक्षा आणि मानकांचे पालन:वाल्व्ह पूर्ण करण्यासाठी निर्दिष्ट केले आहेतISO 14313पाइपलाइन व्हॉल्व्ह सुरक्षा आवश्यकता, गळती-प्रतिबंधात्मक उपाय जसे की मजबूतस्टेम पॅकिंगआणि आवश्यक तेथे फरारी उत्सर्जन नियंत्रणास समर्थन देण्यासाठी सीलिंग व्यवस्था. ऑक्टल पाईप या आवश्यकता प्रोजेक्ट ITP सोबत संरेखित करू शकतात आणि दस्तऐवज पॅकेजमध्ये संबंधित पडताळणी नोंदी समाविष्ट करू शकतात.
गुणवत्ता हमी आणि चाचणी
चाचणी आणि तपासणी ITP प्रोजेक्ट अंतर्गत तपासणी अंमलात आणली जाते आणि त्यात सामान्यतः समाविष्ट होते:
साहित्य शोधण्यायोग्यता:कच्च्या मालासाठी मिल चाचणी अहवाल (MTRs) तसेच रासायनिक आणि यांत्रिक प्रमाणपत्रे
कास्टिंग / फोर्जिंग तपासणी:गंभीर संस्थांसाठी RT/UT, तसेच निर्दिष्ट केलेल्या ठिकाणी पृष्ठभाग दोष तपासणी
मितीय तपासणी:प्रवाह क्षेत्र, बंदर संरेखन, चेहरा-ते-चेहऱ्याचे परिमाण, फ्लँज ड्रिलिंग/सपाटपणा आणि अंतिम तयारी तपासण्या
दबाव चाचणी:शेल चाचणी आणि सीट चाचणी (लागू असल्यास बॅकसीट चाचणी) प्रति API 6D चाचणी दबाव रेकॉर्ड केलेल्या निकालांसह
गळती पडताळणी:सीट लीकेज आणि बॉडी लीकेज निर्दिष्ट लीकेज क्लासशी संरेखित (उदा. वर्ग I, II, इ.)
कोटिंग / पृष्ठभाग पूर्ण तपासणी:पर्यावरणीय आवश्यकतांनुसार अंतर्गत आणि बाह्य पेंट/गंजरोधक- तपासणी
NDT (जेव्हा निर्दिष्ट केले जाते):वाल्व्ह टॅग आणि शिपमेंट रेकॉर्डशी जोडलेल्या कास्टिंग्स/फोर्जिंगसाठी UT/RT/MT/PT अहवाल
उदाहरण:गंभीर अलगाव वाल्व पॅकेजसाठी, खरेदीदार विनंती करू शकतातनिर्माताशरीरासाठी NDT अहवाल आणि येथे साक्षीदार दबाव चाचणीकारखाना, नंतर तपासणी प्राप्त करण्यासाठी पॅकिंग सूचीसह संपूर्ण चाचणी पॅकेज फाइल करा.
ऑक्टल पाईपचे API-6D वाल्व्ह वेगळे का दिसतात
संपूर्ण श्रेणी, एक सोर्सिंग स्कोप:ऑक्टल पाइप API-6D पुरवतोगेट, बॉल, चेक (स्विंग/ड्युअल प्लेट), प्लग आणि एअर/व्हॅक्यूम व्हॉल्व्ह, मानक वर्ग आणि प्रकल्प कॉन्फिगरेशनचा समावेश आहे.
निवड समर्थन जे RFQ जोखीम कमी करते:ऑक्टल पाईप पुष्टी करण्यात मदत करतेप्रकार, प्रेशर क्लास, एंड कनेक्शन, बॉडी मटेरियल आणि सीट/ट्रिम पर्यायमीडिया, तापमान आणि ऑपरेटिंग गरजांवर आधारित-म्हणून ऑर्डर देण्यापूर्वी चष्मा लॉक केला जातो.
ITP-तयार चाचणी + शोधण्यायोग्य दस्तऐवज:खरेदीदारासह वितरीत केले- जसे की दाखल केलेले पुरावेएमटीआर/हीट ट्रेसेबिलिटी, शेल/सीट प्रेशर चाचणी अहवाल, गळतीची पडताळणी, मितीय तपासणी आणि निर्दिष्ट केल्यावर एनडीटी अहवाल, वाल्व टॅग आणि पॅकिंग सूचीशी जुळले.
सानुकूलन + वितरण नियंत्रण:सानुकूल समाप्ती आणि ट्रिम अपग्रेडचे समर्थन करते, तपासणी प्राप्त करण्याच्या गतीसाठी आणि मिश्रण-कमी करण्यासाठी लाइन आयटमद्वारे आयोजित पॅकिंग/लेबलिंगसह.
लीव्हर, गियर; ॲक्ट्युएटर-तयार पर्याय उपलब्ध आहेत (प्रकल्पाच्या व्याप्तीनुसार वायवीय / इलेक्ट्रिक / हायड्रोलिक)
साहित्य, सीलिंग आणि कॉन्फिगरेशन पर्याय
भिन्न मीडिया आणि ऑपरेटिंग परिस्थितींशी जुळण्यासाठी, API 6D पाइपलाइन वाल्व्ह याद्वारे कॉन्फिगर केले जाऊ शकतात:
शरीर सामग्रीची निवडतापमान आणि गंज वातावरणाशी संरेखित
आसन निवड(सॉफ्ट सीट वि मेटल सीट) गळती आणि तापमान आवश्यकतांसह संरेखित
स्टेम सीलिंग कॉन्फिगरेशनआणि सेवेच्या अटींशी संरेखित पॅकिंग व्यवस्था
बोर निवड(पूर्ण बोर वि कमी केलेले बोर) पाइपलाइन ऑपरेशन प्लॅनद्वारे निर्दिष्ट केल्यावर
जर प्रकल्पामध्ये मिश्रित सामग्रीची आवश्यकता समाविष्ट असेल (उदा. मुख्य लाइनसाठी कार्बन स्टील आणि विशिष्ट गंज विभागांसाठी स्टेनलेस), चिन्हांकन आणि दस्तऐवज जुळणी प्राप्त होण्याच्या त्रुटी कमी करण्यासाठी सुसंगत ठेवल्या जातात.
वारंवार विचारले जाणारे प्रश्न
01. API 6D व्हॉल्व्ह खरेदी करताना कोणती कागदपत्रे समाविष्ट केली जातात?
ठराविक डिलिव्हरेबल्स समाविष्ट आहेतएमटीआर/हीट ट्रेसेबिलिटी, API 6D दबाव चाचणी अहवाल (शेल/सीट), गळती पडताळणी, आणिपॅकिंग यादी जुळत. ITP मध्ये निर्दिष्ट केल्यावर NDT आणि मितीय रेकॉर्ड प्रदान केले जाऊ शकतात.
02. पाइपलाइन अलगावसाठी API 6D बॉल व्हॉल्व्ह आणि API 6D गेट व्हॉल्व्ह यापैकी मी कसे निवडू?
अAPI 6D बॉल वाल्वअनेकदा द्रुत तिमाही-वळण अलगाव आणि वारंवार ऑपरेशन (स्टेशन, पिगिंग लाइन) साठी निवडले जाते, तरAPI 6D गेट वाल्व्हब्लॉक वाल्व स्थानांवर पूर्ण-ओपन/फुल-क्लोज मेनलाइन आयसोलेशनसाठी सामान्यतः वापरले जाते. अंतिम निवड ऑपरेशन वारंवारता, मीडिया आणि दबाव वर्गावर अवलंबून असते.
03.एपीआय 6D व्हॉल्व्ह एका प्रोजेक्टमध्ये वेगवेगळ्या एंड कनेक्शनसह पुरवले जाऊ शकतात?
होय. API 6D वाल्व्ह पुरवले जाऊ शकतातflanged (ASME B16.5/B16.47), बट वेल्ड (BW), सॉकेट वेल्ड (SW), किंवाथ्रेडेड (NPT/BSP)पाइपलाइन कनेक्शन मानक आणि स्थापना पद्धत जुळण्यासाठी समाप्त.
04.मल्टी-आयटम व्हॉल्व्ह ऑर्डरसाठी तुम्ही तपासणी विलंब कसा कमी कराल?
प्रत्येक झडप टॅग केले जाते आणि एक-ते-एकाशी जुळतेपॅकिंग यादीआणिदस्तऐवज पॅकेज, दबाव वर्ग, आकार, सामग्री आणि चाचणी अहवाल सुसंगत ठेवणे-जेणेकरून प्राप्त करणारे कार्यसंघ अधिक जलदपणे आयटम सत्यापित करू शकतात आणि न जुळण्याचा धोका कमी करू शकतात.
