शोषक रॉड

शोषक रॉड्सपृष्ठभाग पंपिंग युनिटपासून डाउनहोल पंपपर्यंत परस्पर गती प्रसारित करण्यासाठी बीम-पंपिंग (रॉड लिफ्ट) सिस्टममध्ये उच्च-स्ट्रेंथ रॉड स्ट्रिंग घटक वापरले जातात. संपूर्ण रॉड स्ट्रिंगमध्ये विशेषत: सकर रॉड्स, पोनी रॉड्स, कपलिंग्स आणि सिंकर बार समाविष्ट असतात, ज्यामध्ये स्टफिंग बॉक्समधून वेलहेडवर पॉलिश केलेला रॉड असतो. ऑक्टल पाईप सर्व सामान्य आकार आणि श्रेणींमध्ये स्टील (घन) सकर रॉड्स पुरवते, तसेच वजन कमी करण्यासाठी आणि गंज प्रतिकार करण्यासाठी फायबरग्लास सकर रॉड्स पुरवते.

पुरवठा व्याप्ती (नमुनेदार):

• बाहेरील व्यास (OD):5/8 ते 1-3/4 इंच (पूर्ण श्रेणी प्रति API 11B आणि ऑक्टल लेगसी कॅटलॉग).
• लांबी: सकर रॉडसाठी 25 फूट किंवा 30 फूट; 2-10 फूट पोनी रॉड्स.
• रॉड प्रकार:सकर रॉड, पोनी रॉड, पॉलिश रॉड, सिंकर बार; विनंतीवर उपलब्ध ड्राइव्ह/अँटी-ट्विस्ट/केंद्रित रॉडसारखे विशेष प्रकार.

जेव्हा तुमच्या बीम पंपिंग विहिरी रनटाइम गमावू लागतात, तेव्हा कारण बरेच सोपे असते:चुकीच्या दर्जाची निवड, विचलित विहिरींमध्ये कपलिंग वेअर, किंवा खराब झालेले धागे जे मेक अप-करतात. खरेदी नंतर येणारे तपासणी विवाद, गहाळ रेकॉर्ड आणि फील्ड अपयशांमध्ये अडकते.

द्रुत खरेदीदार चेकलिस्ट (RFQ सह पाठवा):OD आणि लांबीची मालिका, ग्रेड, कपलिंग प्रकार (T किंवा SM; FS किंवा SH), विहीर स्थिती (गंज/विचलन), आवश्यक कागदपत्रे आणि कोणताही एनडीटी स्कोप.

सकर रॉड पंप सेटअप रॉड स्ट्रिंग निवडीइतकाच विश्वासार्ह आहे. PO वर, खरेदीदार सहसा रॉड ग्रेड, पिन/बॉक्स थ्रेड, कपलिंग क्लास आणि कोणतेही गंज/पोशाख संरक्षण लॉक करतात जेणेकरून रॉड स्ट्रिंग पंप लोड आणि चांगल्या परिस्थितीशी जुळते.

• पंप लोड प्रोफाइल: पीक लोड आणि स्ट्रोक प्रोग्रामशी रॉड ग्रेड आणि व्यास जुळवा.
• गंज वातावरण: संरक्षण पर्याय निवडण्यासाठी CO₂/H₂S प्रवृत्ती आणि द्रव कट निर्दिष्ट करा.
• थ्रेड + कपलिंग कंट्रोल: मेकअप समस्या कमी करण्यासाठी थ्रेड फॉर्म आणि कपलिंग क्लास-निर्दिष्ट करा.
• टॅली शिस्त: रिग-साइट मिक्स-अप कमी करण्यासाठी-संयुक्त चिन्हांकन आणि पॅकिंग सूचीद्वारे-संयुक्त करा.

मानक:API Spec 11B – "सकर रॉड्स आणि रॉड-संबंधित उत्पादने" (नवीनतम व्याप्तीमध्ये स्टील आणि FRP रॉड, कपलिंग, सब-कपलिंग, पॉलिश रॉड आणि लाइनर, थ्रेड गेज आणि चाचणी पद्धती समाविष्ट आहेत).

स्टील ग्रेड (API):C, K, D, KD, HL, HY – विहीर खोली, भार, विचलन आणि संक्षारकता द्वारे निवडले. (ऑक्टल लेगसी कॅटलॉग)

ठराविक साहित्य (स्टील रॉड):AISI 4130M/4138M/4142M/4330M/8630 (ऑक्टल लीगेसी रिसोर्स).

फायबरग्लास सकर रॉड (FRP):API 11B-ने वजन आणि गंज फायद्यांसाठी FRP रॉड्स कव्हर केले आहेत.

पंपिंग सिस्टीम बेसिक ऑपरेशन फ्लो खालीलप्रमाणे

सिस्टम विहंगावलोकन: एक क्रँक आणि कनेक्टिंग रॉड शोषक रॉडला खोल विहिरींमध्ये वर आणि खाली हलवते.

ऑपरेटिंग यंत्रणा:

डाउनस्ट्रोक: नकारात्मक दबाव निर्माण करतो.

अपस्ट्रोक: उत्पादन ट्यूबिंगद्वारे पृष्ठभागावर तेल उचलते.

तांत्रिक वैशिष्ट्ये:

ऑपरेटिंग लोड: 15-45 kN

तापमान श्रेणी: -40 अंश ते 150 अंश

यासाठी योग्य: पारंपारिक तेल क्षेत्र, किनारी प्लॅटफॉर्म, उच्च पाणी कट विहिरी

मुख्य फायदे: उच्च शक्ती, गंज प्रतिकार, अचूक कनेक्शन

• नाममात्र OD:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4" पर्यंत (प्रकल्प-आधारित).
• थ्रेड फॉर्म:API 11B प्रति पिन/बॉक्ससाठी API सकर रॉड थ्रेड; पीआर (पॉलिश रॉड) पॉलिश्ड रॉडवर पिन जेथे निर्दिष्ट केले आहे; API 11B प्रति गेज आणि गेजिंग प्रक्रिया.
• सरळपणा आणि सहनशीलता:API 11B द्वारे निर्दिष्ट केल्यानुसार (रनआउट, एंड अपसेट आयाम, थ्रेड टॉलरन्स).

विचलित विहिरींमध्ये, जोडणी हा सहसा किंमत देणारा पहिला घटक असतो-कारण तेसंपर्क + घर्षण + क्लिअरन्सहॉटस्पॉट जर कपलिंग निवड अस्पष्ट असेल ("स्टँडर्ड कपलिंग") तुम्हाला पीओ स्टेजवर समस्या दिसत नाही; आपण ते नंतर पहारॅपिड कपलिंग वेअर, ट्युबिंग वेअर, हॉट स्ट्रिंग वर्तन, आणि मेकअप विलंब-.

अष्टक पुरवठाAPI 11B कपलिंग्जनियंत्रित प्रणाली आयटम म्हणून (कमोडिटी ॲड-ऑन नाही):वर्ग टी / वर्ग एसएम, पूर्ण आकार (FS) / स्लिम होल (SH), तपासणी पुराव्यासह जे तुम्हाला इनकमिंग चेक पास करण्यात आणि फील्ड आश्चर्य कमी करण्यात मदत करतात.

कपलिंग निवड (तुम्ही निर्दिष्ट करता, तुम्हाला काय मिळते)

हे जेनेरिक ऐवजी "ऑक्टल" काय बनवते:आम्ही फक्त कपलिंग प्रकारांची यादी करत नाही-आम्ही तुम्हाला वास्तविक पोशाख ड्रायव्हर (विचलन/घर्षण/क्लिअरन्स) शी जुळणारे कपलिंग ऑर्डर करण्यात मदत करतो आणि आम्ही रेकॉर्ड प्रोक्योरमेंट फाइल करू शकतात आणि निरीक्षक साइन ऑफ करू शकतात अशा कपलिंग निर्णय "ऑडिटेबल" ठेवतो.

कपलिंग-संबंधित समस्या कमी करण्यासाठी आम्ही काय नियंत्रित करतो

थ्रेड अखंडता (घोषणा नाही):पूर्ण थ्रेड गेजिंग (प्लग/रिंग) + API 11B स्कोप प्रति व्हिज्युअल थ्रेड तपासणी.

पोस्ट-उष्मा-उपचार कपलिंग कडकपणा:वर्ग टी कपलिंग साधारणपणे सुमारे नियंत्रितएचआरए ५६–६२(आणि आवश्यकतेनुसार सत्यापित).

क्लास SM साठी वेअर-केंद्रित प्रक्रिया:विचलित/अपघर्षक सेवा कार्यप्रदर्शनाच्या उद्देशाने प्रक्रिया नियंत्रणासह जमा केलेला हार्ड मिश्र धातुचा थर.

शिपिंगमध्ये थ्रेड संरक्षण:थ्रेड प्रोटेक्टर + स्पेस-बचत, स्थिर बंडल (अँगल स्टील/बोल्ट) रॉडला स्पर्श होण्यापूर्वी नुकसान कमी करण्यासाठी.

कमी त्रास परिणाम:कमी मेकअप-नाकारणे, कमी कपलिंग स्क्रॅप समस्या, आणि कमी "येताना ठीक वाटले पण सेवेत अयशस्वी" विवाद.

पॉलिश रॉड्स (सरफेस रॉड्स) - प्रोक्योरमेंट स्पेस टेबल

फायबरग्लास (FRP) सकर रॉड्स - प्रोक्योरमेंट स्पेस टेबल

• स्टील मेकिंग आणि फोर्जिंग:ग्रेड → बिलेट → अपसेट फोर्जिंग ऑफ एंड्स द्वारे निवडलेले मिश्र धातु.
• उष्णता उपचार:ग्रेड मेकॅनिकल गुणधर्म आणि कोर टफनेस गाठण्यासाठी सामान्यीकरण + टेम्पर (किंवा डिझाईन शमवणे आणि स्वभाव); थ्रेड रूट्सचे संरक्षण करण्यासाठी नियंत्रित अंत-अपसेट कडकपणा. (संदर्भ{{3}एम सराव)
• फिनिशिंग:शॉट-ब्लास्टिंग/स्ट्रेटनिंग, थ्रेड कटिंग/रोलिंग प्रति API, संरक्षणात्मक कोटिंग्स, थ्रेड डोप आणि संरक्षक.
• चिन्हांकन आणि शोधण्यायोग्यता:ग्रेड, OD, लांबी, उष्णता क्रमांक आणि API मोनोग्राम लागू.

शोषक रॉड एंड फोर्जिंग



इंडक्शन हीटरमध्ये रॉडचा शेवट अंदाजे 1200 डिग्री पर्यंत गरम केला जातो, नंतर डायमध्ये ठेवला जातो आणि उच्च दाबाने तयार होतो. यामुळे रॉड बॉडीपेक्षा व्यासाचा मोठा खांदा तयार होतो.

महत्त्व

धान्य संरचना परिष्करण: फोर्जिंग प्रक्रियेमुळे सामग्रीचा प्रवाह सुधारतो आणि अंतर्गत दोष दूर होतात.

सामर्थ्य वाढवणे: थकवा शक्ती आणि भार- सहन करण्याची क्षमता लक्षणीयरीत्या वाढवते.

गंभीर विश्वसनीयता: डाउनहोल वातावरणात रॉड वारंवार तन्य लोडिंग चक्रांना तोंड देऊ शकते याची खात्री करते.

सकर रॉड्सचे सीएनसी टर्निंग



कॉम्प्युटर न्युमेरिकल कंट्रोल (CNC) लेथचा वापर करून, बनावट रॉड एंडला प्रोग्राम केलेल्या वैशिष्ट्यांनुसार अचूकपणे मशीन केले जाते. हे अचूक मितीय अचूकतेसह उच्च-परिशुद्धता कनेक्शन थ्रेड्स (एपीआय सुधारित स्क्वेअर थ्रेडसारखे) तयार करते.

महत्त्व

अचूक मशीनिंग: सर्व रॉड्सवर सुसंगत धाग्याचे परिमाण, फॉर्म आणि पिच याची हमी देते.

कनेक्शन विश्वसनीयता: संभाव्य डाउनहोल अपयश टाळण्यासाठी घट्ट, सुरक्षित रॉड कनेक्शन सुनिश्चित करते.

उत्पादन कार्यक्षमता: स्वयंचलित प्रक्रिया स्थिर, उच्च- व्हॉल्यूम उत्पादन सक्षम करते.

वर्धित टिकाऊपणा: उत्कृष्ट पृष्ठभाग पूर्ण करणे, ताण बिंदू कमी करणे आणि रॉड थकवा आयुष्य वाढवणे.

शोषक रॉड उष्णता उपचार



काळजीपूर्वक नियंत्रित हीटिंग त्यानंतर जलद कूलिंग (शमन करणे), नंतर सामग्री गुणधर्म ऑप्टिमाइझ करण्यासाठी कमी तापमानात (टेम्परिंग) पुन्हा गरम केले जाते.

महत्त्व

स्ट्रक्चरल ट्रान्सफॉर्मेशन: शमन केल्याने अत्यंत कडकपणा आणि ताकद निर्माण होते.

कडकपणा वाढवणे: टेम्परिंग ठिसूळपणा कमी करते, एकूण सामग्रीची लवचिकता सुधारते.

ऑपरेशनल टिकाऊपणा: रॉड विकृत किंवा अपयशाशिवाय भूमिगत लाखो तणाव चक्र सहन करण्यास सक्षम करते.



स्थिती (फील्डमध्ये काय चालले आहे)
एक रॉड-लिफ्ट विहीर चालू आहेविचलित प्रोफाइल. स्ट्रिंग दर्शविणे सुरू होतेजलद कपलिंग पोशाख, मधूनमधून टॉर्क स्पाइक्स आणि "यादृच्छिक"-रिगवर विलंब करतात-सामान्यत: जेव्हा थ्रेड हाताळताना किंवा कपलिंगची निवड क्लिअरन्स/वेअर परिस्थितीशी जुळत नाही तेव्हा.

खरेदीदाराची चिंता (काय खरेदीला दोष दिला जातो)

• "आम्ही रॉड विकत घेतले, पण कपलिंग वेगाने स्क्रॅप होत आहेत."
• "रिग वेळ वाया जातो कारण कनेक्शन सुरळीतपणे तयार होत नाहीत."
• "इनकमिंग तपासणी मंद आहे कारण कागदोपत्री थ्रेड कंट्रोल किंवा कडकपणा सिद्ध करत नाही."
• "आम्हाला पुढील बॅचसाठी पुनरावृत्ती करता येण्याजोग्या वैशिष्ट्याची आवश्यकता आहे, चाचणी-आणि-त्रुटीची नाही."

ऑक्टल सोल्यूशन (आम्ही वेगळ्या पद्धतीने काय करतो, विशिष्ट गोष्टींसह तुम्ही ऑर्डर करू शकता)

• पोशाख ड्रायव्हरभोवती तयार केलेली निवड:आम्ही विचलन तीव्रता + क्लिअरन्स मर्यादांची पुष्टी करतो, नंतर शिफारस करतोवर्ग टी विरुद्ध वर्ग एसएम कपलिंग्जआणिएफएस वि एसएचतुमच्या विहिरींमध्ये बिघाड कशामुळे होतो यावर आधारित (परिधान/क्लिअरन्स, जेनेरिक "मानक" नाही).
• कनेक्शन नियंत्रण तुम्ही सत्यापित करू शकता:सह रॉड्स/कपलिंग्ज पाठवतातधागा संरक्षक, आणि पॅकमध्ये समाविष्ट आहेथ्रेड गेजिंग रेकॉर्ड(प्लग/रिंग) जेणेकरून तुमची तपासणी टीम जलद स्वीकृती बंद करू शकेल.
• कठोरता आणि यांत्रिक पुरावे जेथे महत्त्वाचे आहेत:कपलिंग आणि रॉड तपासण्या नोंदवल्या जातात (श्रेणीनुसार कडकपणा + यांत्रिक चाचण्या) नंतर जेव्हा पोशाख लवकर दिसून येतो तेव्हा वाद कमी करण्यासाठी.
• NDT तुम्ही निर्दिष्ट करता तेव्हा:तुमच्या ITP/PO ला परिभाषित झोनसाठी UT/MT आवश्यक असल्यास, आम्ही पुरवतोNDT अहवालव्याप्ती आणि स्वीकृती आधारासह-कोणतीही अस्पष्ट "NDT उपलब्ध" भाषा नाही.

त्रास कमी झाला (प्रसूतीनंतर काय सुधारते)

कमी कपलिंग-वेअर-चालित अपयश कारण ऑर्डरमध्ये समाविष्ट आहेउजवा कपलिंग वर्ग + भूमितीविचलन/क्लिअरन्ससाठी.

कमी रिग-साइड मेक अप समस्या- कारण थ्रेड्स संरक्षित आहेत आणिगेजिंग दस्तऐवजीकरण आहे.

जलद इनकमिंग तपासणी कारणदस्तऐवज पॅक वास्तविक स्वीकृती तपासणीशी जुळतो(ट्रेसेबिलिटी, गेजिंग, कडकपणा/यांत्रिक परिणाम आणि निर्दिष्ट केल्यावर NDT अहवाल).

ऑक्टल पाईप ए म्हणून काम करतेशोषक रॉड पुरवठादाररॉड पंपिंग प्रकल्पांसाठी जेथे खरेदीदारांना सातत्यपूर्ण ग्रेड/लांबी नियंत्रण, जॉइंट ट्रेसिबिलिटी आणि एक्सपोर्ट पॅकिंग शिस्तीची आवश्यकता असते जलद रिसीव्हिंग आणि रिग-साइट टॅली.

• एक PO, एक जुळलेली प्रणाली:स्टील रॉड, एफआरपी रॉड,वर्ग टी / वर्ग एसएम कपलिंग (FS/SH), पॉलिश रॉड्स, पोनी रॉड्स, सिंकर बार-जेणेकरून तुम्ही एकाधिक विक्रेते आणि न जुळणारे कनेक्शन व्यवस्थापित करत नाही.
• ग्रेड निवड जे पुनर्कार्य कमी करते:आम्ही जुळतोAPI 11B ग्रेड + कपलिंग प्रकारतुमच्या लोड, विचलन आणि गंज ड्रायव्हर्ससाठी, नंतर निवड तर्काचा सारांश द्या जेणेकरून अंतर्गत मान्यता सुलभ होईल.
• स्वीकृती{0}}तयार दस्तऐवज पॅक:प्रत्येक शिपमेंट द्वारे समर्थित आहेएमटीसी/सीएमटीआर, मितीय आणि सरळपणा रेकॉर्ड, थ्रेड गेजिंग पुरावा, यांत्रिक आणि कडकपणा अहवाल, आणिनिर्दिष्ट केल्यावर NDT अहवाल-म्हणून येणारी तपासणी ईमेल पाठलागात बदलत नाही.
• थ्रेडचे नुकसान प्रतिबंध हा QA चा भाग आहे:थ्रेड प्रोटेक्टर + स्थिर बंडलिंग/मार्किंग "चांगले दिसते, तयार होणार नाही" समस्या टाळण्यास मदत करते जे फक्त रिगची प्रतीक्षा करत असतानाच दिसून येते.
• डिलिव्हरीची तुम्ही योजना करू शकता:स्टॉकमधून सामान्य आकारांची व्यवस्था केली जाऊ शकते; विशेष आवश्यकता स्पष्ट लीड-वेळ आणि पॅकिंग योजनेसह उद्धृत केल्या जातात (जेणेकरून लॉजिस्टिक हा छुपा गंभीर मार्ग बनत नाही).

आता संपर्क करा

जर तुम्ही सोर्सिंग करत असालविक्रीसाठी शोषक रॉड, तुलनात्मक कोट मिळविण्याचा सर्वात जलद मार्ग म्हणजे पाठवणे: ग्रेड, व्यास, लांबी श्रेणी, धाग्याचा प्रकार, कपलिंग आवश्यकता आणि कोणतीही गंज किंवा पोशाख संरक्षण आवश्यकता, तसेच गंतव्यस्थान आणि पॅकिंग सूचना.

वारंवार विचारले जाणारे प्रश्न



Q1:मी योग्य API 11B सकर रॉड ग्रेड (C, D, K/KD, HL/HY) कसा निवडू?

A:खऱ्या अपयशी ड्रायव्हरवर आधारित निवडा:भार/थकवा, गंज (H₂S/CO₂/chlorides), आणिविचलन पोशाख. जर गंज हा ड्रायव्हर असेल, तर केवळ उच्च शक्तीने त्याचे निराकरण होणार नाही-ग्रेड आणि कपलिंगची निवड पर्यावरणाशी जुळली पाहिजे.

Q2: API 11B सकर रॉडसाठी कोणते आकार आणि लांबी सर्वात सामान्य आहेत?

उ:बहुतांश ऑर्डर्स यावर लक्ष केंद्रित करतात५/८" ते १-१/८"मध्ये25 फूट किंवा 30 फूटमालिका, अधिकपोनी रॉड्सअंतरासाठी. एक आकार/लांबीच्या मालिकेचे मानकीकरण केल्याने स्टॉकिंग सुलभ होते आणि साइट मिक्स-कमी होते.

Q3: API 11B सकर रॉड्स आणि कपलिंगसह कोणती कागदपत्रे यायला हवीत?

A:किमान:मटेरियल ट्रेसेबिलिटी (MTC/CMTR), थ्रेड गेजिंग रेकॉर्ड, डायमेंशनल/स्ट्रेटनेस चेक, मेकॅनिकल टेस्ट रिझल्ट्स, आणि कडकपणा रिपोर्ट. ॲडUT/MT अहवालजेव्हा तुमच्या PO/ITP ला NDT आवश्यक असेल.

प्रमाणपत्रे



सीई प्रमाणपत्र

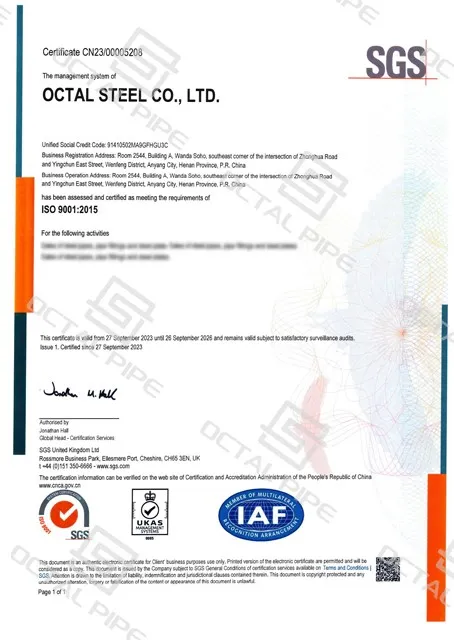

ISO 9001 प्रमाणपत्र

API Q1 प्रमाणपत्र

ABS प्रमाणपत्र

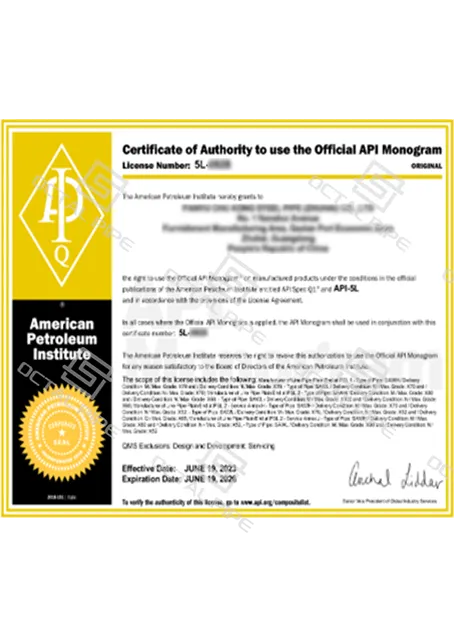

AP-5L प्रमाणपत्र

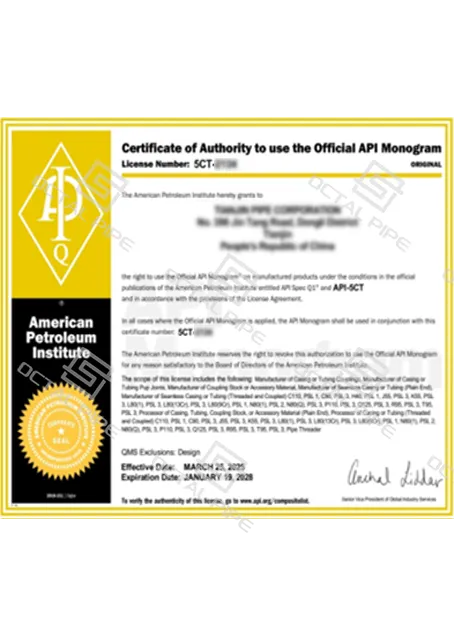

API-5CT प्रमाणपत्र



OD:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", 1-3/4 पर्यंत"

लांबी:25 फूट / 30 फूट रॉड्स; 2-10 फूट पोनी रॉड्स

ग्रेड:C, K, D, KD, HL, HY

साहित्य: 4130M, 4138M, 4142M, 4330M, 8630

जोडणी:वर्ग T (FS/SH), वर्ग SM (FS/SH), उप-जोडणी

ॲक्सेसरीज:पॉलिश रॉड्स, सिंकर बार, सेंट्रलायझर, रॉड स्ट्रिंग हार्डवेअर (प्रति ऑक्टल लीगेसी कॅटलॉग आणि API 11B)
